Дымовые трубы и газоходы
Промышленные дымоходы для котельных, производств, многоквартирных домов и когенерационных установок: дымовые трубы, газоходы котлов, каскадные коллекторы. Диаметры от 60 до 1200 мм, элементы по проекту, гарантия до 10 лет.
Поставляем от отдельного газохода до полного комплекта котельной: дымовые трубы и самонесущие стволы, газоходы котлов с компенсаторами и шиберами, каскадные коллекторы, опорные и растяжные узлы, проходы через кровлю и площадки обслуживания. Нестандартные элементы изготавливаем по вашим чертежам.
Официальный представитель Craft в Беларуси: подбор с инженерами завода, КП в BYN, поставка до объекта.
Сфера применения
Подбор по оборудованию
Если система строится вокруг конкретного агрегата, начните с его страницы: там разобраны давление в тракте, температура и узлы, которые чаще всего забывают в спецификации.
Промышленные серии
| Серия | Газоход | Внешний контур | Температура | Режим | Давление | Топливо | Гарантия | Применение |
|---|---|---|---|---|---|---|---|---|
| Craft Профи (Profi) | AISI 316L | AISI 304 или 430 | до 450 и 600 °C | Влажный | Разрежение до 40 Па | Газ, дизель | 10 лет | Промышленные котельные, коллективные дымоходы |
| Craft Техно (Build) | AISI 444 | AISI 304 или 430 | до 450 и 600 °C | Влажный | Разрежение до 40 Па | Газ | 5 лет | Котельные на газе, где оправдан бюджетный вариант |
| Craft Эко (Eco) | AISI 304 | AISI 304 или 430 | до 450 и 600 °C | Сухой | Разрежение до 40 Па | Газ | 5 лет | Бюджетные системы с сухим режимом |

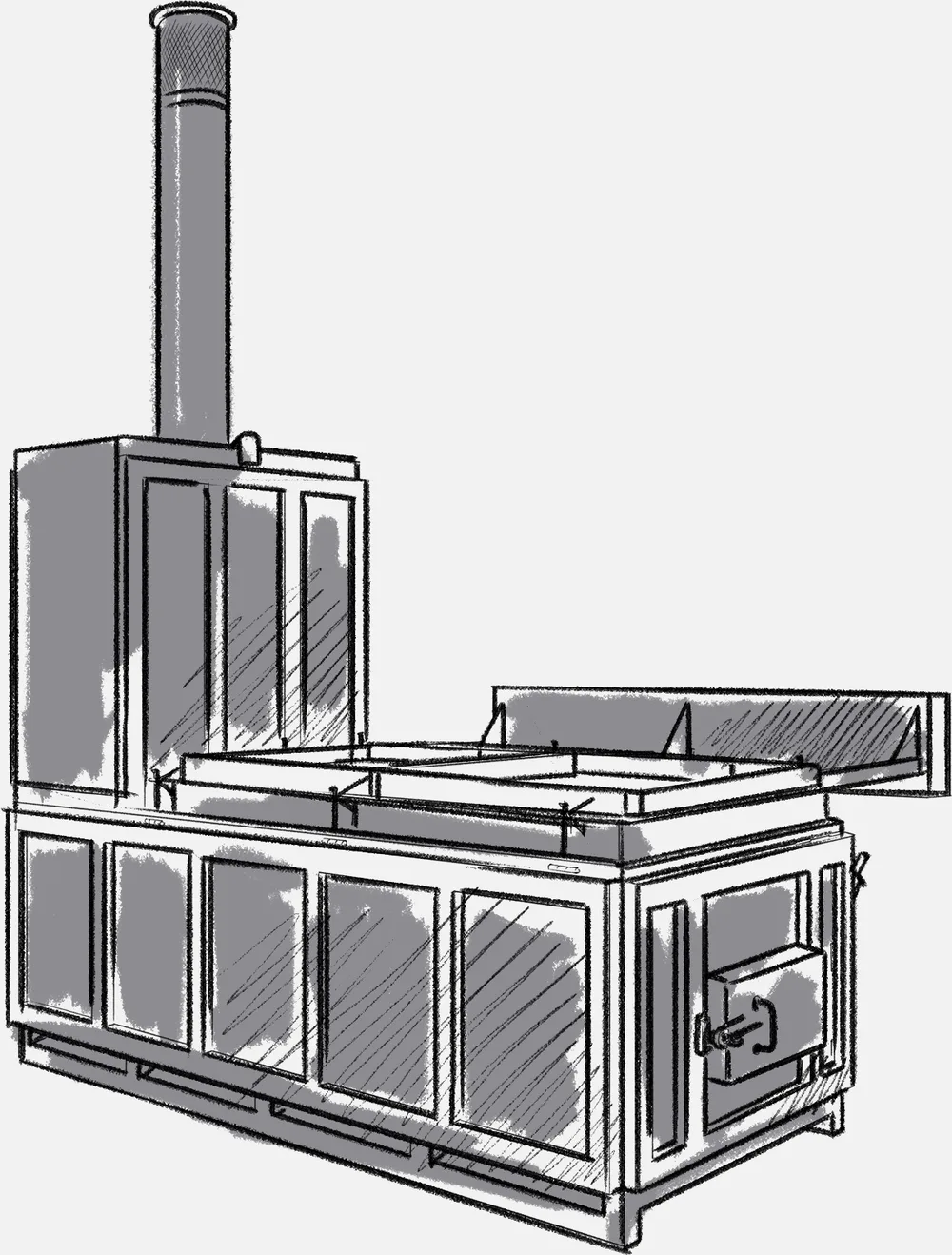

| Craft HT+ | AISI 310S | AISI 304 | до 800 °C | Влажный | Разрежение до 40 Па | Газ, дизель, уголь | 10 лет | Плавильные печи, мусоросжигание, коммерческие бани |
| Craft Каскад (Drop) | AISI 316L, 0,6 / 0,8 мм | AISI 304 | до 200 °C | Влажный | Избыточное до 200 Па | Газ | 10 лет | Каскады конденсационных котлов |
| Craft HP | AISI 316L | AISI 304 | до 600 °C | Влажный | Избыточное до 5000 Па | Газ, дизель | 10 лет | Когенерация: газопоршневые и газотурбинные установки |

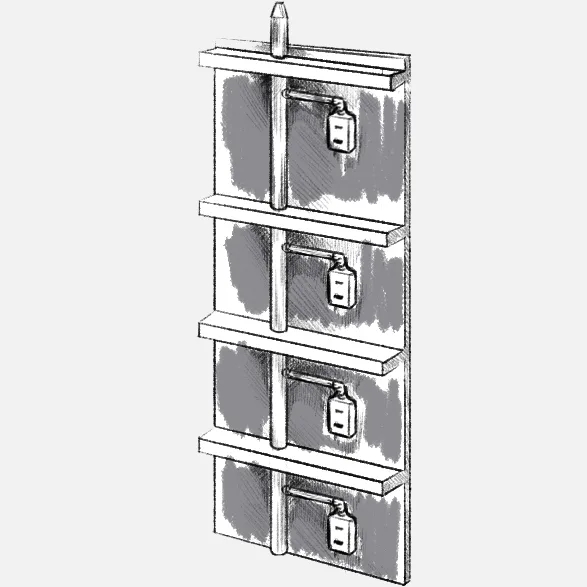

| Craft LAS | AISI 316L / 444 (дым) | AISI 304 (воздух) | до 450 °C | Влажный | Разрежение до 40 Па | Газ | 10 лет | Поквартирное отопление, коаксиальные системы |
Газоход — только нержавейка по режиму работы: 316L, 444, 304 или 310S. Сталь AISI 430 допустима во внешней оболочке сэндвича и в крепеже, газоходом она не идёт: на такие элементы гарантия 24 месяца.
Диаметры от 60 до 1200 мм
Весь ряд до Ø1200 мм включительно завод выпускает в обычном режиме, без оговорок про исключения. Промышленные элементы любого диаметра из этого диапазона изготавливаются под заказ по спецификации объекта: серийный срок 7–10 дней, крупные партии идут по графику стройки. Поэтому диаметр берётся из расчёта сечения, а не из того, что есть в наличии.
| Диаметр | Где применяется | Газоход серии Профи |
|---|---|---|
| Ø60–130 мм | Газовые котлы небольшой мощности, дизель-генераторы, одиночные агрегаты, коаксиальные системы | 0,5 мм |
| Ø150–450 мм | Газоходы котлов и дымовые трубы котельных: школа, больница, производственный корпус, автономная котельная | 0,5 мм |
| Ø500–700 мм | Котельные средней мощности, каскадные коллекторы, коллективные дымоходы многоквартирных домов | 0,8 мм |

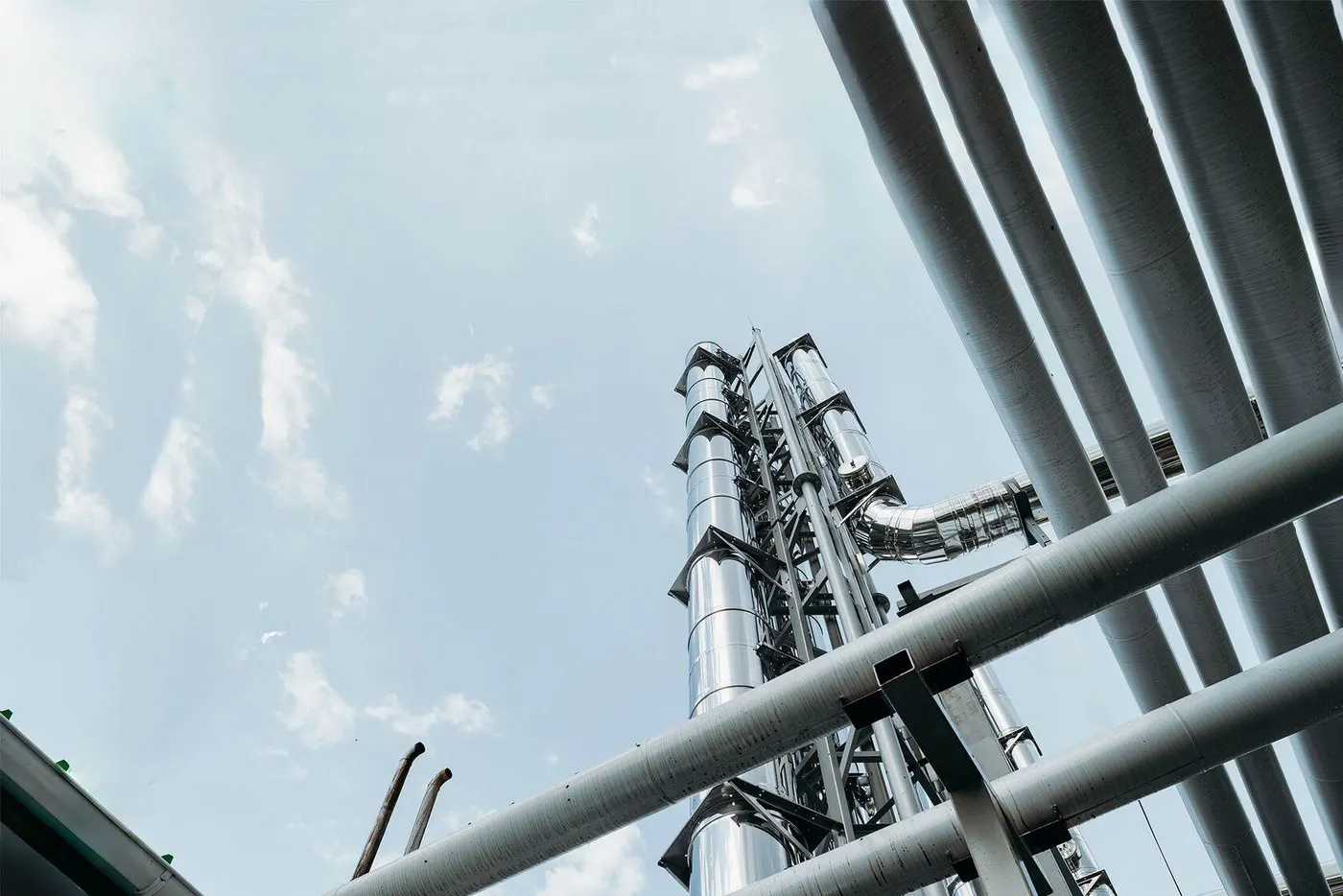

| Ø750–1200 мм | Промышленные дымовые трубы и самонесущие стволы: завод, ТЭЦ, когенерация, установки сжигания | 1,0 мм |
Если в проекте диаметр больше Ø1200 мм или нестандартный размер под существующий канал, пришлите чертёж. Посчитаем сечение, подберём исполнение и пришлём спецификацию с ценой. Переходы между диаметрами, вставки и короба прямоугольного сечения делаем по размерам объекта.
Как мы ведём проект
Присылаете паспорт котла или ТЗ: мощность, топливо, температуру газов, высоту и схему котельной.
Подбираем серию и комплектацию вместе с инженерами завода-изготовителя. Аэродинамический расчёт делаем по запросу.
Смотрим объект в Минске и по Беларуси, снимаем размеры и узлы примыканий.
Готовим схему дымоходной системы и спецификацию элементов для проекта и сметы.
Считаем в BYN, подбираем материалы под бюджет: серия, марки стали, конфигурация.
Завод изготавливает заказ за 7–10 дней, организуем доставку до объекта и документы для приёмки.
Шефмонтаж и монтаж ведём с проверенными партнёрами. Гарантия на элементы — 5–10 лет в зависимости от серии.
Технологии завода
Серийные элементы и изготовление больших диаметров и нестандартных узлов по проекту.
Шов не теряет легирующие элементы — не корродирует раньше основного металла.
Холодная формовка даёт плотную стыковку, стабильное сечение и точную геометрию.
Фасонные элементы совпадают по размерам без подгонки на объекте.
Материалы и готовые элементы испытываются в реальных режимах.
Опорные площадки, болты и заклёпки делаем из нержавейки, без очагов коррозии.
Объекты Craft
Типовая поставка на котельную
Чтобы было понятно, из чего складывается объект: типовой состав системы дымоудаления для газовой котельной с каскадом из двух котлов и наружной магистралью. Это пример комплектации, а не расчёт вашего объекта — состав и диаметры определяются после исходных данных.
| Узел | Что входит | Зачем |
|---|---|---|
| Газоходы от котлов | Участки от патрубка каждого котла, колена, ревизии, компенсатор температурных расширений | Снимают нагрузку с патрубка котла и дают доступ для чистки |
| Каскадный коллектор | Сборный коллектор с врезками под котлы, обратные клапаны по проекту, конденсатосборник с отводом | Объединяет котлы в один канал и убирает конденсат из нижней точки |
| Вертикальная магистраль | Утеплённые элементы на высоту трубы, ревизия в основании, шибер по проекту | Держит тягу и температуру, не даёт конденсату выпадать в канале |
| Несущие узлы | Опорная площадка, настенные кронштейны с шагом по проекту, растяжки для свободностоящей части | Воспринимают вес трубы и ветровую нагрузку |
| Проход через кровлю | Разделка по углу кровли, фартук, юбка, уплотнение | Герметичность узла и отсутствие протечек |
| Оголовок | Оголовок или конус, при необходимости молниеприёмник и площадка обслуживания | Защита канала и безопасное обслуживание |
Реальные объекты с фотографиями смонтированных систем добавим отдельным разделом.
Что прислать для расчёта
Чем полнее исходные данные, тем точнее спецификация и цена. Если части данных нет — пришлите что есть, недостающее уточним по телефону.
- Теплогенератор: модель и мощность каждого котла, сколько их и работают ли каскадом.
- Топливо и режим: газ, дизель, мазут, уголь, биомасса; температура уходящих газов по паспорту и режим — сухой или влажный.
- Геометрия трассы: высота дымохода, длина горизонтальных участков, число поворотов, отметка выхода на кровлю.
- Способ прокладки: внутри здания, по фасаду, самонесущая труба на опоре или на растяжках.
- Проект: раздел ОВ или ТМ, разрез котельной, чертёж узла в любом виде, вплоть до фото на телефон.
- Объект и сроки: город, срок поставки и кто принимает — заказчик, генподрядчик или проектная организация.
- Подбор серии и диаметра с обоснованием: марка стали, толщина, утеплитель.
- Спецификацию по позициям с артикулами и ценами в BYN — в виде, пригодном для сметы и тендера.
- Срок поставки на объект и условия отгрузки.
- Техническое свидетельство РБ, сертификаты и паспорта для согласования.
Сложные узлы согласуем с инженерами завода. Расчёт и подбор бесплатны и ни к чему вас не обязывают.
Расчёты, смета и документы
Снабженцу нужна спецификация для тендера, проектировщику — схема и обоснование сечения, эксплуатации — паспорт на трубу. Всё это мы готовим сами и отдаём вместе с поставкой.
- Высота дымовой трубы. Считаем по мощности, топливу и застройке вокруг: с учётом конька, соседних зданий и зоны ветрового подпора.
- Сечение газохода и трубы. По расходу и температуре уходящих газов, с проверкой скорости потока: заниженное сечение душит котёл, завышенное выстужает канал и даёт конденсат.
- Аэродинамика. Расчёт сопротивления трассы по запросу — когда нужно подтвердить тягу или подобрать дымосос.
- Тепловое расширение. Подбираем компенсаторы и опоры под реальный ход трубы, чтобы узлы не рвало на прогревах.
- Спецификация для сметы. Позиции с артикулами и ценами в BYN, в виде, который принимают в тендерах и сметных программах.
- Схема дымоходной системы. Чертёж трассы с узлами — для раздела проекта и для монтажников на объекте.
- Паспорта и сертификаты. Техническое свидетельство Республики Беларусь, сертификаты соответствия, паспорта на изделия — для приёмки и согласования с газовой службой.
- Накладные и счёт-фактура. Отгрузка по безналичному расчёту с полным пакетом бумаг.
Изготовление по чертежам
Когда серийный элемент не подходит — переходник между диаметрами, короб нестандартного сечения, узел примыкания к существующему газоходу, опорная рама под конкретную отметку, — делаем по вашим чертежам или по размерам, снятым на объекте.
- Что делаем: переходы и вставки нестандартной длины, тройники под нужным углом, короба прямоугольного сечения, шиберы и заслонки, опорные и растяжные узлы, площадки обслуживания.
- Как заказать: пришлите чертёж, эскиз от руки или фото узла с размерами. Сомневаетесь в размерах — выезжаем и снимаем сами.
- Сроки: серийные позиции отгружаем со склада, нестандарт завод делает за 7–10 дней, крупные партии — по графику стройки.
