Craft для дома

Дымоходы для газовых котлов и колонок

Серии Craft ГАЗ из стали AISI 316L: одностенные для подключения и гильзования, утеплённые — для улицы.

Товары серии: 54 +375 (29) 607-99-11

Чертёж: дымоходы для газовых котлов и колонок

У газового котла невысокая температура дымовых газов, зато много влаги: пар конденсируется на стенках и превращается в слабую кислоту. Поэтому для газа важна не жаропрочность, а коррозионная стойкость — её даёт аустенитная сталь AISI 316L.

Серия Craft ГАЗ работает во влажном режиме при температуре газов до 450 °C. Толщина стали 0,5 мм — для газа этого достаточно, а дымоход получается легче и дешевле.

Подходящие серии

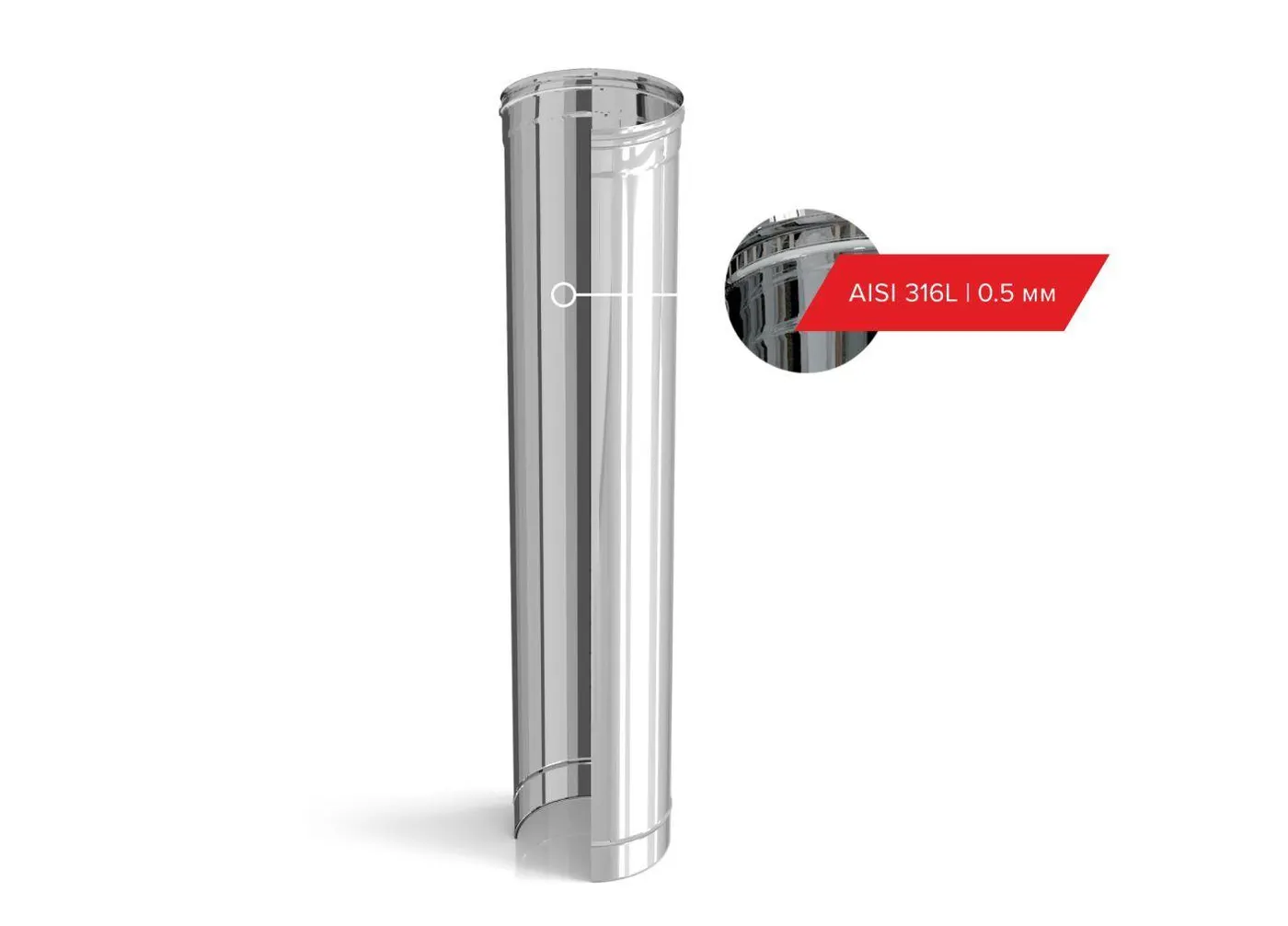

GSCraft ГАЗ

Подключение котла или колонки к основному каналу и гильзование кирпичной шахты.

Контур: AISI 316L, 0,5 мм
Газы: до 450 °C

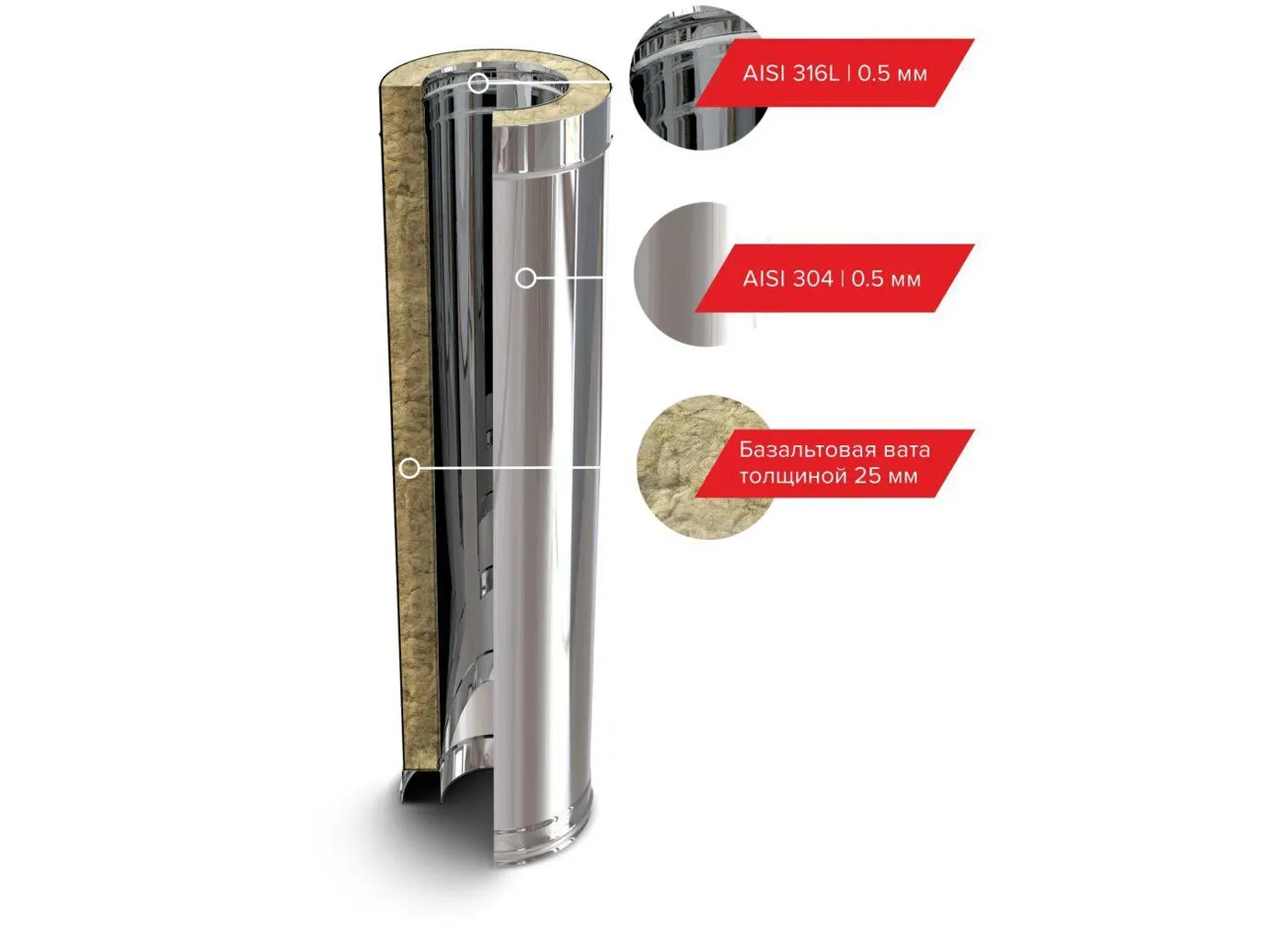

GS-25Craft ГАЗ-25

Утеплённый дымоход для газового котла — там, где труба проходит через тёплые помещения.

Контур: AISI 316L, 0,5 мм
Снаружи: AISI 304, 0,5 мм
Изоляция: Базальтовая вата 25 мм
Газы: до 450 °C

GS-50Craft ГАЗ-50

Для улицы и холодных чердаков: толстый утеплитель быстрее прогревает канал и уменьшает конденсат.

Контур: AISI 316L, 0,5 мм
Снаружи: AISI 304, 0,5 мм
Изоляция: Базальтовая вата 50 мм
Газы: до 450 °C

Как подобрать

Где проходит труба

В котельной и в тёплом помещении хватит одностенной трубы Craft ГАЗ. На улице и в неотапливаемых зонах нужен сэндвич — иначе канал не прогреется и будет копиться конденсат.

25 или 50 мм утеплителя

ГАЗ-25 — для коротких наружных участков и тёплых зон. ГАЗ-50 — для улицы в белорусскую зиму: толще изоляция, быстрее выход на режим, меньше конденсата.

Диаметр

Берите по патрубку котла из паспорта. Узкий канал не выведет газы, слишком широкий — остынет и даст лишний конденсат. Переход с котла делают переходником или адаптером котла.

Гильзование шахты

Если газовый котёл подключают к старой кирпичной шахте, её гильзуют трубой из нержавейки — круглой Craft ГАЗ или овальной Craft Овал.

Схема сборки: Дымоходы для газовых котлов и колонок — Вариант сборки системы. Схема производителя.

Правила монтажа

Внутренние трубы соединяются «по дыму»: верхний элемент вставляется в нижний.
Горизонтальный участок от котла делайте как можно короче, с уклоном к котлу или к конденсатоотводу.
Внизу вертикального канала ставят тройник с ревизией и конденсатоотвод.
Проход через перекрытие и кровлю — только с разделкой; стык элементов внутри перекрытия недопустим.

Монтаж — по инструкции производителя и нормам пожарной безопасности РБ. Самостоятельная переделка элементов лишает гарантии.
